طراحی دستگاه بدنسازی؛ از ایده تا تولید تجهیزات مدرن ورزشی

وقتی وارد یک باشگاه مجهز می‌شوید، شاید اولین چیزی که توجه شما را جلب کند ظاهر حرفه‌ای، حرکت نرم اهرم‌ها و کیفیت ساخت دستگاه‌ها باشد. اما آنچه دیده نمی‌شود، ساعت‌ها طراحی مهندسی، محاسبات مکانیکی و آزمایش‌های متعدد است که باعث شده هر حرکت، طبیعی، ایمن و مؤثر انجام شود.

بسیاری تصور می‌کنند طراحی دستگاه بدنسازی تنها به ساخت یک شاسی فلزی و نصب چند قطعه محدود می‌شود؛ در حالی که واقعیت کاملاً متفاوت است. امروزه طراحی یک دستگاه حرفه‌ای ترکیبی از دانش بیومکانیک، مهندسی مکانیک، طراحی صنعتی، آناتومی بدن انسان، انتخاب متریال و فرآیندهای پیشرفته تولید است. حتی تغییر چند درجه‌ای زاویه یک محور یا محل قرارگیری یک بلبرینگ می‌تواند کیفیت تمرین و میزان فشار واردشده به مفاصل را به شکل محسوسی تغییر دهد.

در پروژه‌های مختلف ایران فیت اسپورت نیز بارها مشاهده کرده‌ایم که اصلاح محل محور حرکت یا بازطراحی یک بادامک (Cam)، بدون تغییر ظاهر دستگاه، باعث روان‌تر شدن حرکت، کاهش فشار روی مفاصل و افزایش رضایت ورزشکاران شده است. همین تجربه‌های عملی نشان می‌دهد که طراحی اصولی، مهم‌ترین عامل در کیفیت نهایی تجهیزات ورزشی است.

در ادامه با مراحل طراحی دستگاه ورزشی، اصول طراحی صنعتی تجهیزات ورزشی، استانداردهای بین‌المللی، طراحی مکانیکی، فرآیند تولید و نکاتی آشنا می‌شوید که مسیر تبدیل یک ایده به یک دستگاه حرفه‌ای را مشخص می‌کنند.

طراحی دستگاه بدنسازی در یک نگاه

طراحی دستگاه بدنسازی یک فرآیند مهندسی چندمرحله‌ای است که از ایده‌پردازی و بررسی نیاز کاربر آغاز می‌شود و با طراحی صنعتی، طراحی مکانیکی، مدل‌سازی سه‌بعدی، تحلیل FEA، ساخت نمونه اولیه، کنترل کیفیت و تولید نهایی ادامه پیدا می‌کند. هدف از این فرآیند، ساخت تجهیزاتی است که در کنار استحکام و دوام بالا، از نظر بیومکانیک، ارگونومی، ایمنی و تجربه کاربری نیز عملکرد مناسبی داشته باشند.

به طور خلاصه، مراحل اصلی طراحی و تولید تجهیزات بدنسازی عبارت‌اند از:

• بررسی ایده و نیاز بازار: تعیین هدف دستگاه، نوع کاربری و گروه کاربران
• طراحی بیومکانیکی و ارگونومیک: هماهنگ کردن مسیر حرکت دستگاه با ساختار طبیعی بدن
• طراحی CAD و مدل‌سازی سه‌بعدی: ایجاد مدل دقیق قطعات و مونتاژ پیش از ساخت
• تحلیل FEA: بررسی استحکام، تنش و تغییر شکل قطعات تحت بارهای مختلف
• ساخت نمونه اولیه: آزمایش عملکرد، راحتی، دامنه حرکت و اصلاح ایرادات طراحی
• فرآیند تولید تجهیزات ورزشی: برش، خم‌کاری، ماشین‌کاری، جوشکاری، رنگ و مونتاژ
• کنترل کیفیت و تست دوام: ارزیابی عملکرد، ایمنی، استحکام و دوام دستگاه پیش از عرضه
• تولید نهایی: آماده‌سازی محصول برای استفاده خانگی، باشگاهی یا تولید سفارشی

نتیجه: یک دستگاه حرفه‌ای فقط یک سازه فلزی نیست؛ بلکه محصولی حاصل از ترکیب مهندسی مکانیک، بیومکانیک، طراحی صنعتی، ارگونومی و تجربه عملی تولید است. به همین دلیل، کیفیت طراحی اولیه تأثیر مستقیمی بر ایمنی، دوام، عملکرد و هزینه نگهداری دستگاه خواهد داشت.

به دنبال طراحی یا توسعه یک دستگاه بدنسازی هستید؟

تیم مهندسی ایران فیت اسپورت آماده است از ایده اولیه تا طراحی مهندسی و آماده‌سازی برای تولید، در کنار شما باشد.

چرا طراحی بیومکانیکی و ارگونومیک دستگاه بدنسازی اهمیت دارد؟

اگر دو دستگاه از نظر ظاهری کاملاً شبیه یکدیگر باشند، آیا عملکرد آن‌ها نیز یکسان خواهد بود؟ پاسخ منفی است.
گاهی تنها چند میلی‌متر اختلاف در محل قرارگیری محور حرکت یا چند درجه تفاوت در زاویه اهرم، باعث می‌شود فشار واردشده به زانو، شانه یا آرنج چند برابر شود. به همین دلیل، امروزه طراحی ارگونومیک دستگاه بدنسازی یکی از مهم‌ترین مراحل توسعه هر محصول ورزشی محسوب می‌شود.

هدف اصلی طراحی بیومکانیکی، هماهنگ کردن مسیر حرکت دستگاه با حرکت طبیعی مفاصل بدن است. زمانی که این هماهنگی وجود داشته باشد:

• دامنه حرکت طبیعی حفظ می‌شود.
• عضله هدف بهتر درگیر می‌شود.
• فشار روی مفاصل کاهش پیدا می‌کند.
• احتمال آسیب‌دیدگی کمتر می‌شود.
• کیفیت تمرین افزایش می‌یابد.

برای مثال، در دستگاه جلوپا اگر محور چرخش دقیقاً روبه‌روی مفصل زانو قرار نگیرد، حتی با وزنه‌های سبک نیز فشار غیرطبیعی به رباط‌ها و کشکک زانو وارد خواهد شد. شاید این اختلاف در ظاهر دستگاه قابل تشخیص نباشد، اما هنگام تمرین کاملاً احساس می‌شود.
به همین دلیل، در طراحی مکانیکی دستگاه بدنسازی تنها استحکام شاسی اهمیت ندارد؛ بلکه زاویه اهرم‌ها، طول بازوها، محل قرارگیری دسته‌ها، مسیر کابل‌ها و نسبت انتقال نیرو نیز باید با دقت بررسی شوند.

ارگونومی؛ طراحی برای همه کاربران

یکی از مهم‌ترین ویژگی‌های یک دستگاه حرفه‌ای، قابلیت استفاده توسط افراد مختلف است.

کاربران باشگاه از نظر قد، وزن، طول دست و پا، انعطاف‌پذیری و قدرت بدنی تفاوت زیادی با یکدیگر دارند. اگر دستگاه فقط برای یک گروه خاص طراحی شود، بسیاری از افراد مجبور خواهند شد هنگام تمرین وضعیت نامناسبی به بدن خود بدهند.
در طراحی تجهیزات باشگاهی معمولاً دستگاه‌ها به گونه‌ای ساخته می‌شوند که بتوانند افراد با ابعاد بدنی متفاوت را پوشش دهند. به همین دلیل صندلی، پشتی، محل قرارگیری پا، دسته‌ها و حتی زاویه شروع حرکت قابل تنظیم طراحی می‌شوند.

یک طراحی ارگونومیک مناسب مزایای زیر را ایجاد می‌کند:

• افزایش راحتی هنگام تمرین
• کاهش خستگی زودرس
• جلوگیری از ایجاد الگوهای حرکتی اشتباه
• افزایش ایمنی
• مناسب بودن دستگاه برای استفاده طولانی‌مدت

به همین دلیل است که بسیاری از برندهای معتبر جهان، بخش بزرگی از زمان توسعه محصولات خود را صرف بررسی ارگونومی می‌کنند.

استاندارد ISO 20957؛ مرجع جهانی طراحی تجهیزات ورزشی

یکی از مهم‌ترین معیارهای سنجش کیفیت تجهیزات ورزشی، رعایت استاندارد ISO 20957 است.
این استاندارد بین‌المللی الزامات مختلفی را برای طراحی، ساخت، ایمنی و عملکرد تجهیزات بدنسازی تعیین می‌کند و تولیدکنندگان حرفه‌ای هنگام توسعه محصولات خود آن را به‌عنوان مرجع در نظر می‌گیرند.
رعایت این استاندارد تنها به معنای استحکام بیشتر دستگاه نیست، بلکه ایمنی کاربران نیز تضمین می‌شود.

مهم‌ترین مواردی که در این استاندارد بررسی می‌شوند عبارت‌اند از:

• پایداری سازه:
  دستگاه نباید هنگام استفاده یا اعمال بارهای سنگین واژگون شود و مرکز ثقل آن باید در شرایط مختلف پایدار باقی بماند.
• ایمنی قطعات متحرک:
  تمام بخش‌هایی که امکان گیرکردن انگشت، لباس یا مو در آن‌ها وجود دارد باید با پوشش مناسب محافظت شوند.
• کیفیت کابل‌ها و قرقره‌ها:
  کابل‌ها باید تحمل بارهای مکرر را داشته باشند و قرقره‌ها بدون ایجاد اصطکاک غیرعادی حرکت کنند.
• تست دوام دستگاه بدنسازی:
  پیش از ورود محصول به بازار، دستگاه تحت هزاران یا حتی صدها هزار سیکل حرکتی قرار می‌گیرد تا عملکرد آن در استفاده طولانی‌مدت بررسی شود.
• مقاومت اتصالات:
  تمام جوش‌ها، پیچ‌ها و نقاط اتصال باید در برابر بارهای دینامیکی و ضربه‌ای مقاومت کافی داشته باشند.

رعایت این موارد باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.

طراحی صنعتی تجهیزات ورزشی؛ جایی که زیبایی با مهندسی ترکیب می‌شود

گاهی تصور می‌شود طراحی صنعتی فقط به ظاهر دستگاه مربوط است، اما واقعیت بسیار فراتر از این است.
طراحی صنعتی تجهیزات ورزشی تلاش می‌کند میان سه عامل مهم تعادل برقرار کند:

• زیبایی ظاهری
• عملکرد فنی
• تجربه کاربری

یک دستگاه حرفه‌ای باید در نگاه اول حس کیفیت را منتقل کند، اما این تنها آغاز کار است. محل قرارگیری دسته‌ها، زاویه ورود ورزشکار، مسیر حرکت، دسترسی به تنظیمات و حتی نحوه سوار شدن روی دستگاه، همگی بخشی از طراحی صنعتی محسوب می‌شوند.
به همین دلیل، طراحان علاوه بر دانش مهندسی، با اصول طراحی محصول، روان‌شناسی رنگ، آناتومی بدن و تجربه کاربری نیز آشنا هستند.

تفاوت طراحی دستگاه باشگاهی و دستگاه خانگی

یکی از اشتباهات رایج این است که تصور شود تنها تفاوت دستگاه‌های خانگی و باشگاهی در اندازه آن‌هاست. در حقیقت، طراحی دستگاه باشگاهی و تجهیزات خانگی از ابتدا با اهداف متفاوتی انجام می‌شود.
در تجهیزات باشگاهی، اولویت با دوام، استحکام، قابلیت استفاده مداوم و هزینه پایین نگهداری است. اما در مدل‌های خانگی، فضای اشغال‌شده، وزن دستگاه، قابلیت جابه‌جایی و چندمنظوره بودن اهمیت بیشتری پیدا می‌کند.
به همین دلیل، ضخامت شاسی، نوع کابل، کیفیت بلبرینگ‌ها، ابعاد پروفیل، سیستم انتقال نیرو و حتی پوشش رنگ در این دو گروه با یکدیگر تفاوت دارند.

در بخش بعدی مقاله خواهید دید که این تفاوت‌ها چگونه در طراحی CAD دستگاه بدنسازی، مدل‌سازی سه‌بعدی دستگاه بدنسازی، تحلیل FEA، ساخت نمونه اولیه دستگاه بدنسازی و در نهایت فرآیند تولید تجهیزات ورزشی تأثیر می‌گذارند.

مراحل مهندسی معکوس یک دستگاه بدنسازی

یک پروژه استاندارد معمولاً شامل مراحل زیر است:

1. بررسی عملکرد دستگاه:
   در اولین مرحله، دستگاه در شرایط واقعی مورد بررسی قرار می‌گیرد. مسیر حرکت، کیفیت انتقال نیرو، میزان اصطکاک، نقاط فشار و عملکرد مفاصل ارزیابی می‌شوند.
   گاهی در همین مرحله مشخص می‌شود که ظاهر مناسب دستگاه، لزوماً به معنای عملکرد صحیح آن نیست.
2. اندازه‌برداری دقیق قطعات:
   تمام اجزای دستگاه که شامل موارد زیر است، با استفاده از ابزارهای اندازه‌گیری دقیق یا اسکن سه‌بعدی ثبت می‌شوند:
   شاسی، بازوهای حرکتی، صفحات اتصال، محورهای چرخش، بادامک‌ها (Cam)، قرقره‌ها، کابل‌ها، محل قرارگیری بلبرینگ‌ها
3. تحلیل متریال:
   نوع فولاد، ضخامت ورق، سختی شفت‌ها، جنس بوش‌ها، کیفیت بلبرینگ‌ها و سایر قطعات بررسی می‌شوند تا مشخص شود هر بخش برای چه میزان بار طراحی شده است.
4. تحلیل رفتار مکانیکی:
   یکی از مهم‌ترین مراحل، بررسی رفتار دستگاه هنگام تمرین است. در این مرحله موارد زیر بررسی می‌شود:
   مسیر انتقال نیرو، تغییر گشتاور در طول حرکت، نقاط تمرکز تنش، میزان اصطکاک، عملکرد کابل و قرقره، تعادل دستگاه

این اطلاعات پایه اصلی طراحی نسخه جدید خواهند بود.

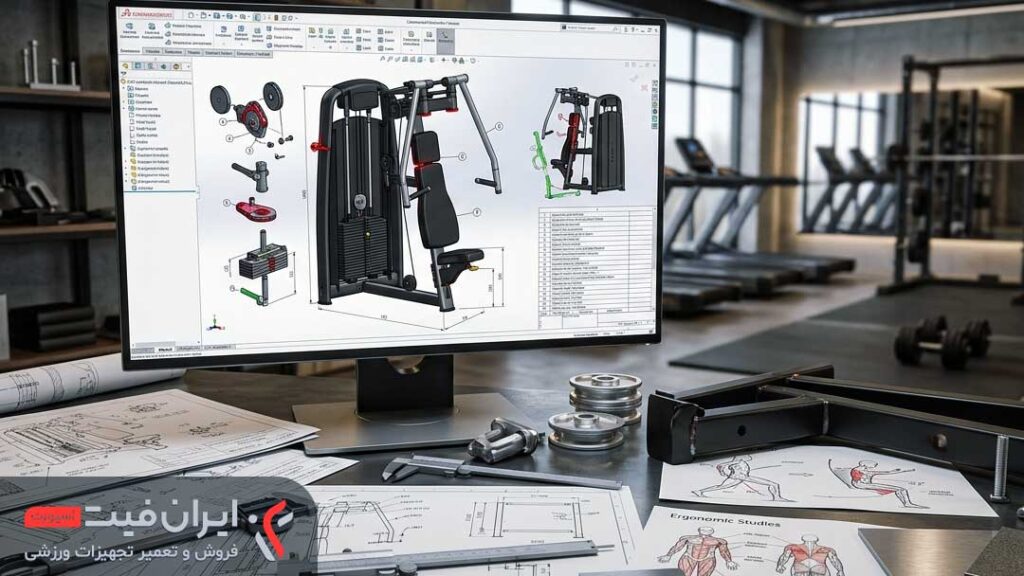

طراحی CAD دستگاه بدنسازی؛ آغاز مهندسی دیجیتال

پس از تکمیل اطلاعات اولیه، نوبت به طراحی دیجیتال می‌رسد.
امروزه تقریباً تمام شرکت‌های معتبر از نرم‌افزارهای CAD برای توسعه محصولات استفاده می‌کنند.

طراحی CAD دستگاه بدنسازی این امکان را فراهم می‌کند که قبل از ساخت حتی یک قطعه، تمام اجزای دستگاه به‌صورت مجازی طراحی، مونتاژ و بررسی شوند.

از مهم‌ترین مزایای این مرحله می‌توان به موارد زیر اشاره کرد:

• کاهش خطاهای ساخت
• افزایش دقت ابعادی
• امکان اصلاح سریع طراحی
• کاهش هزینه نمونه‌سازی
• تهیه نقشه‌های تولید
• بررسی تداخل قطعات

به همین دلیل، تقریباً تمام پروژه‌های حرفه‌ای توسعه تجهیزات ورزشی از طراحی CAD آغاز می‌شوند.

مدل‌سازی سه‌بعدی دستگاه بدنسازی

پس از طراحی اولیه، نوبت به مدل‌سازی سه‌بعدی دستگاه بدنسازی می‌رسد.

در این مرحله تمام قطعات به‌صورت سه‌بعدی طراحی شده و سپس در محیط اسمبلی کنار یکدیگر قرار می‌گیرند. این مدل سه‌بعدی فقط یک تصویر زیبا نیست؛ بلکه اطلاعات بسیار ارزشمندی در اختیار تیم طراحی قرار می‌دهد.

برای مثال می‌توان بررسی کرد:

• آیا قطعات با هم برخورد دارند؟
• آیا مسیر کابل صحیح است؟
• آیا دامنه حرکت کامل است؟
• آیا فضای کافی برای حرکت کاربر وجود دارد؟
• آیا تعمیر و نگهداری دستگاه ساده خواهد بود؟

در بسیاری از پروژه‌ها، اصلاحات مهم پیش از ساخت و تنها با مشاهده مدل سه‌بعدی انجام می‌شوند؛ موضوعی که هزینه تولید را به شکل قابل توجهی کاهش می‌دهد.

طراحی سه بعدی تجهیزات ورزشی؛ کاهش هزینه پیش از تولید

یکی از مزیت‌های مهم طراحی سه بعدی تجهیزات ورزشی این است که بسیاری از ایرادهای احتمالی قبل از ورود دستگاه به کارگاه شناسایی می‌شوند.

برای مثال ممکن است در مدل دیجیتال مشخص شود:

• طول کابل کافی نیست.
• مسیر حرکت دسته مناسب نیست.
• صفحه وزنه با شاسی برخورد می‌کند.
• ارتفاع صندلی برای افراد کوتاه‌قد مناسب نیست.
• مرکز ثقل دستگاه نیاز به اصلاح دارد.

اگر این مشکلات پس از تولید کشف شوند، اصلاح آن‌ها هزینه و زمان بسیار بیشتری خواهد داشت. به همین دلیل، طراحی سه‌بعدی امروزه یکی از مهم‌ترین مراحل توسعه محصولات ورزشی محسوب می‌شود.

تحلیل FEA؛ بررسی استحکام پیش از ساخت

یکی از ابزارهای مهم در طراحی مکانیکی دستگاه بدنسازی، استفاده از تحلیل FEA یا تحلیل المان محدود است. در این روش، نرم‌افزار رفتار سازه را تحت بارهای مختلف شبیه‌سازی می‌کند.

برای مثال می‌توان بررسی کرد که اگر یک ورزشکار با وزن بالا و وزنه سنگین از دستگاه استفاده کند:

• کدام قسمت بیشترین تنش را تحمل می‌کند؟
• آیا شاسی تغییر شکل خواهد داد؟
• آیا ضخامت پروفیل کافی است؟
• آیا محل جوش‌ها نیاز به تقویت دارد؟
• آیا احتمال شکست قطعه وجود دارد؟

در گذشته بسیاری از این مشکلات تنها پس از تولید مشخص می‌شدند، اما امروزه با استفاده از تحلیل FEA می‌توان آن‌ها را پیش از ساخت اصلاح کرد. این موضوع علاوه بر افزایش ایمنی، باعث کاهش هزینه‌های تولید نیز می‌شود.

نمونه اولیه دستگاه بدنسازی؛ پلی میان طراحی و تولید

پس از پایان طراحی دیجیتال، معمولاً اولین نسخه فیزیکی دستگاه ساخته می‌شود که به آن نمونه اولیه دستگاه بدنسازی (Prototype) گفته می‌شود. این مرحله یکی از مهم‌ترین بخش‌های توسعه محصول است، زیرا بسیاری از ایرادهایی که در محیط نرم‌افزار قابل مشاهده نیستند، هنگام استفاده واقعی مشخص می‌شوند.

در نمونه اولیه معمولاً موارد زیر بررسی می‌شود:

• راحتی کاربر
• روان بودن حرکت
• عملکرد مفاصل
• کیفیت انتقال نیرو
• صدای تولیدشده
• میزان لرزش
• تنظیمات صندلی
• ارگونومی دسته‌ها
• دسترسی به اهرم‌های تنظیم

گاهی تنها تغییر محل قرارگیری یک محور یا چند درجه اصلاح زاویه یک اهرم، می‌تواند تجربه تمرین را کاملاً متحول کند.

تجربه عملی؛ گاهی یک تغییر کوچک، تفاوت بزرگی ایجاد می‌کند

در یکی از پروژه‌های توسعه تجهیزات ورزشی، پس از ساخت نمونه اولیه مشخص شد که کاربران در انتهای دامنه حرکت احساس فشار بیشتری روی مفصل شانه دارند. بررسی‌های فنی نشان داد مشکل از کیفیت متریال یا استحکام شاسی نبود، بلکه محل قرارگیری محور حرکت تنها چند میلی‌متر با موقعیت ایده‌آل فاصله داشت.
پس از اصلاح این بخش و بازطراحی بازوی حرکتی، حرکت دستگاه روان‌تر شد و فشار غیرضروری روی مفصل به شکل محسوسی کاهش یافت. چنین تجربه‌هایی نشان می‌دهد که کیفیت یک دستگاه تنها به ظاهر یا وزن شاسی وابسته نیست؛ جزئیات مهندسی نقش تعیین‌کننده‌ای در عملکرد نهایی دارند.

کنترل کیفیت دستگاه بدنسازی؛ مرحله‌ای که نباید نادیده گرفته شود

حتی بهترین طراحی نیز بدون کنترل کیفیت دقیق نمی‌تواند به یک محصول قابل اعتماد تبدیل شود. به همین دلیل، کنترل کیفیت دستگاه بدنسازی آخرین و یکی از مهم‌ترین مراحل پیش از عرضه محصول است. در این مرحله، هر دستگاه از نظر ابعادی، عملکردی و ایمنی بررسی می‌شود تا اطمینان حاصل شود با مشخصات طراحی مطابقت دارد.

مهم‌ترین آزمون‌های کنترل کیفیت عبارت‌اند از:

*بررسی کیفیت جوش‌ها

تمام اتصالات باید از نظر نفوذ جوش، استحکام و یکنواختی کنترل شوند تا در استفاده طولانی‌مدت دچار ترک یا شکست نشوند.

*کنترل ابعادی

ابعاد قطعات، محل سوراخ‌ها، فاصله محورهای حرکتی و زوایای مونتاژ با نقشه‌های مهندسی تطبیق داده می‌شوند.

*تست عملکرد

حرکت دستگاه بدون بار و سپس با بار واقعی بررسی می‌شود تا از روان بودن عملکرد، عدم برخورد قطعات و توزیع صحیح نیرو اطمینان حاصل شود.

*تست دوام دستگاه بدنسازی

برای ارزیابی طول عمر، دستگاه تحت هزاران سیکل حرکتی قرار می‌گیرد تا عملکرد کابل‌ها، بلبرینگ‌ها، قرقره‌ها و مفاصل در شرایط استفاده مداوم بررسی شود.

*کنترل کیفیت رنگ

پوشش رنگ باید در برابر سایش، رطوبت و خوردگی مقاومت کافی داشته باشد و سطحی یکنواخت و بدون عیب ایجاد کند.

*بررسی قطعات مصرفی

کابل‌ها، یاتاقان‌ها، بوش‌ها، دستگیره‌ها و روکش صندلی‌ها نیز از نظر کیفیت، دوام و عملکرد کنترل می‌شوند.

کنترل کیفیت دقیق نه‌تنها ایمنی کاربران را افزایش می‌دهد، بلکه هزینه‌های تعمیر، خدمات پس از فروش و خرابی‌های زودهنگام را نیز کاهش می‌دهد.

آیا ایده‌ای برای ساخت یک دستگاه جدید دارید؟

قبل از صرف هزینه برای تولید، طراحی مهندسی و ساخت نمونه اولیه می‌تواند ریسک پروژه شما را به میزان قابل توجهی کاهش دهد.

فرآیند تولید تجهیزات ورزشی؛ از نقشه مهندسی تا محصول نهایی

پس از پایان مراحل طراحی، مدل‌سازی، تحلیل و ساخت نمونه اولیه، پروژه وارد مرحله تولید می‌شود. در این مرحله، تمام اطلاعاتی که در نرم‌افزارهای مهندسی تهیه شده‌اند به یک محصول واقعی تبدیل می‌شوند.
هرچه طراحی دقیق‌تر باشد، فرآیند تولید نیز با سرعت بیشتر، خطای کمتر و کیفیت بالاتری انجام خواهد شد. به همین دلیل، بسیاری از مشکلاتی که در گذشته هنگام ساخت دستگاه‌ها به وجود می‌آمد، امروزه در همان مرحله طراحی برطرف می‌شود.

یک فرآیند تولید تجهیزات ورزشی استاندارد معمولاً شامل مراحل زیر است:

1. آماده‌سازی مواد اولیه:
   در این مرحله، پروفیل‌ها، ورق‌های فولادی، میلگردها، شفت‌ها، لوله‌ها و سایر متریال موردنیاز بر اساس نقشه‌های مهندسی انتخاب و آماده می‌شوند. انتخاب صحیح مواد اولیه نقش مهمی در استحکام، دوام و عمر مفید دستگاه دارد.
2. برش قطعات:
   قطعات فلزی با استفاده از دستگاه‌های برش لیزر، اره نواری یا پلاسما مطابق نقشه‌ها برش داده می‌شوند. دقت در این مرحله باعث می‌شود مونتاژ نهایی بدون نیاز به اصلاحات اضافی انجام شود.
3. خم‌کاری و ماشین‌کاری:
   بخش‌هایی که نیاز به خم شدن، سوراخ‌کاری، رزوه‌کاری یا ماشین‌کاری دقیق دارند، توسط دستگاه‌های CNC آماده می‌شوند. کیفیت این مرحله تأثیر مستقیمی بر دقت مونتاژ و عملکرد نهایی دستگاه دارد.
4. جوشکاری و مونتاژ اولیه:
   قطعات برش‌خورده طبق نقشه‌های مهندسی مونتاژ و جوشکاری می‌شوند. در این مرحله، حفظ تراز بودن شاسی و کنترل اعوجاج ناشی از جوشکاری اهمیت زیادی دارد.
5. پرداخت سطح و رنگ:
   پس از تکمیل شاسی، سطح قطعات تمیز شده و برای رنگ‌آمیزی آماده می‌شود. استفاده از رنگ پودری الکترواستاتیک باکیفیت، مقاومت دستگاه را در برابر رطوبت، سایش و خوردگی افزایش می‌دهد.
6. مونتاژ قطعات مکانیکی:
   در این مرحله، کابل‌ها، قرقره‌ها، بلبرینگ‌ها، یاتاقان‌ها، وزنه‌ها، دسته‌ها، صندلی‌ها و سایر قطعات روی شاسی نصب می‌شوند.
7. کنترل کیفیت نهایی:
   در پایان، عملکرد تمام بخش‌های دستگاه مجدداً بررسی می‌شود تا محصول آماده استفاده در باشگاه یا منزل باشد.

تفاوت طراحی و ساخت تجهیزات ورزشی خانگی و باشگاهی

اگرچه ظاهر بسیاری از دستگاه‌های خانگی و باشگاهی مشابه است، اما اهداف طراحی آن‌ها کاملاً متفاوت است.

ویژگی	تجهیزات خانگی	تجهیزات باشگاهی
نوع استفاده	چند ساعت در هفته	استفاده مداوم روزانه
استحکام شاسی	متوسط	بسیار بالا
ضخامت پروفیل	کمتر	بیشتر
نوع کابل	استاندارد	کابل‌های صنعتی با دوام بالا
سیستم انتقال نیرو	ساده‌تر	مهندسی‌شده و حرفه‌ای
قابلیت تنظیم	محدود	کامل
طول عمر	مناسب استفاده شخصی	مناسب استفاده سنگین و مداوم
هزینه تولید	کمتر	بیشتر

در ساخت تجهیزات ورزشی برای باشگاه‌ها، دوام، قابلیت تعمیر، دسترسی آسان به قطعات یدکی و عملکرد پایدار اهمیت بیشتری نسبت به وزن یا ابعاد دستگاه دارد.

عوامل مؤثر بر هزینه طراحی و تولید دستگاه بدنسازی

یکی از پرسش‌های متداول تولیدکنندگان و سرمایه‌گذاران این است که هزینه طراحی و ساخت یک دستگاه بدنسازی چگونه تعیین می‌شود.

پاسخ این سؤال به عوامل متعددی بستگی دارد و نمی‌توان برای همه پروژه‌ها یک عدد ثابت در نظر گرفت. مهم‌ترین عوامل عبارت‌اند از:

1. پیچیدگی مکانیزم

دستگاه‌های سیم‌کش، مولتی‌جیم یا تجهیزات چندکاره به دلیل تعداد بیشتر قطعات، طراحی پیچیده‌تر و سیستم انتقال نیرو، هزینه بالاتری نسبت به دستگاه‌های وزنه آزاد دارند.

2. کیفیت متریال

استفاده از فولاد باکیفیت، شفت‌های سخت‌کاری‌شده، بلبرینگ‌های صنعتی، کابل‌های مقاوم و روکش‌های بادوام باعث افزایش کیفیت و البته هزینه ساخت می‌شود.

3. طراحی اختصاصی

در طراحی دستگاه بدنسازی سفارشی، تمام ابعاد، امکانات و ویژگی‌ها بر اساس نیاز مشتری تعیین می‌شود. این نوع پروژه‌ها معمولاً زمان و هزینه بیشتری نسبت به تولید محصولات استاندارد دارند، اما نتیجه نهایی کاملاً متناسب با فضای باشگاه یا نیاز برند خواهد بود.

4. تیراژ تولید

هزینه تولید یک نمونه آزمایشی با هزینه تولید انبوه تفاوت زیادی دارد. در تیراژ بالا، هزینه قالب‌ها، ابزارها و فرآیندهای تولید بین تعداد بیشتری از محصولات تقسیم می‌شود و قیمت تمام‌شده کاهش پیدا می‌کند.

هنگام انتخاب شرکت طراحی تجهیزات ورزشی به چه نکاتی توجه کنیم؟

اگر قصد دارید محصول جدیدی توسعه دهید یا خط تولید تجهیزات بدنسازی راه‌اندازی کنید، بهتر است پیش از انتخاب شرکت طراح، موارد زیر را بررسی کنید:

• آیا تجربه طراحی محصولات مشابه را دارد؟
• آیا از نرم‌افزارهای CAD و ابزارهای مهندسی استفاده می‌کند؟
• آیا تحلیل FEA و بررسی استحکام سازه انجام می‌شود؟
• آیا نمونه اولیه قبل از تولید ساخته می‌شود؟
• آیا کنترل کیفیت برای تمام مراحل در نظر گرفته شده است؟
• آیا طراحی بر اساس اصول بیومکانیک و ارگونومی انجام می‌شود؟
• آیا نقشه‌های ساخت و مستندات فنی کامل ارائه می‌شوند؟

پاسخ مثبت به این پرسش‌ها می‌تواند احتمال موفقیت پروژه را به میزان قابل توجهی افزایش دهد.

آینده طراحی ماشین بدنسازی

صنعت تجهیزات ورزشی با سرعت زیادی در حال تغییر است. امروزه بسیاری از تولیدکنندگان علاوه بر بهبود کیفیت مکانیکی، روی فناوری‌های هوشمند نیز سرمایه‌گذاری می‌کنند.

در سال‌های آینده، احتمالاً شاهد گسترش فناوری‌های زیر خواهیم بود:

• سیستم‌های تنظیم خودکار صندلی و دسته‌ها
• نمایشگرهای هوشمند برای تحلیل عملکرد ورزشکار
• حسگرهای اندازه‌گیری نیرو و دامنه حرکت
• استفاده از هوش مصنوعی برای شخصی‌سازی تمرین
• متریال سبک‌تر و مقاوم‌تر
• بهینه‌سازی طراحی برای کاهش مصرف مواد اولیه
• توسعه تجهیزات متصل به نرم‌افزارهای مدیریت باشگاه

این روند نشان می‌دهد که تولید دستگاه بدنسازی دیگر تنها به ساخت یک سازه فلزی محدود نیست و به سمت محصولات هوشمند، دقیق و کاربرمحور حرکت می‌کند.

جمع‌بندی

طراحی و ساخت یک دستگاه بدنسازی حرفه‌ای، مجموعه‌ای از دانش مهندسی، تجربه عملی و کنترل کیفیت است. از بررسی نیاز کاربران و طراحی بیومکانیکی گرفته تا مدل‌سازی سه‌بعدی، تحلیل FEA، ساخت نمونه اولیه، انتخاب متریال، تولید و آزمایش‌های نهایی، هر مرحله نقش مهمی در کیفیت محصول ایفا می‌کند.

دستگاهی که بر پایه اصول مهندسی طراحی شده باشد، علاوه بر افزایش ایمنی و راحتی ورزشکار، هزینه‌های نگهداری را کاهش می‌دهد، طول عمر بیشتری دارد و تجربه تمرین بهتری ایجاد می‌کند. به همین دلیل، سرمایه‌گذاری روی طراحی اصولی، در واقع سرمایه‌گذاری روی کیفیت نهایی محصول است.

اگر قصد توسعه یک محصول جدید، بهینه‌سازی تجهیزات موجود یا راه‌اندازی خط تولید را دارید، همکاری با تیمی که در زمینه طراحی صنعتی، مهندسی مکانیک، بیومکانیک و فرآیند تولید تجهیزات ورزشی تجربه عملی دارد، می‌تواند مسیر توسعه محصول را کوتاه‌تر و مطمئن‌تر کند.

تیم ایران فیت اسپورت با بهره‌گیری از دانش مهندسی، تجربه طراحی تجهیزات باشگاهی و شناخت نیاز بازار، آماده ارائه خدمات طراحی، مهندسی معکوس، توسعه محصول و طراحی تجهیزات ورزشی متناسب با نیاز تولیدکنندگان و باشگاه‌ها است.

آماده طراحی یا تولید یک دستگاه بدنسازی جدید هستید؟

اگر قصد طراحی یک دستگاه اختصاصی، بهینه‌سازی تجهیزات موجود یا توسعه یک خط تولید را دارید، کارشناسان ایران فیت اسپورت آماده‌اند تا از مرحله ایده‌پردازی تا طراحی مهندسی و آماده‌سازی برای تولید در کنار شما باشند.

سوالات متداول (FAQ)
